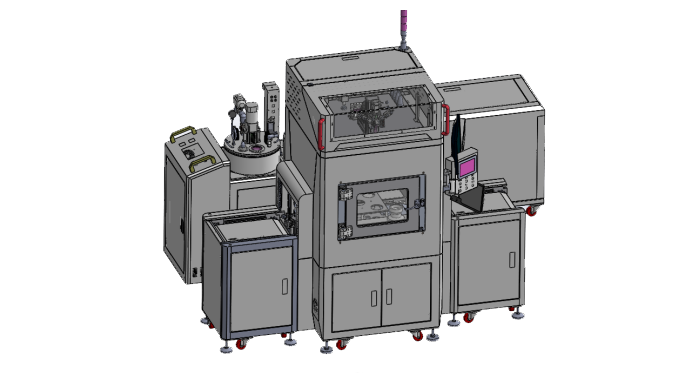

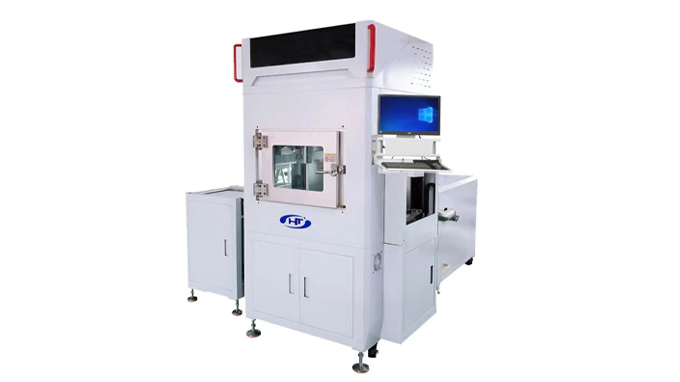

在线真空灌胶机 HTD-550

功能说明

• ✤ 控制部分：工控机加运动控制板卡，显示器采用显示器鼠标键盘/触摸屏操作方式控制，编程简单，操作方便；操作软件是自主开发的，维护方便。编辑工作程序时，操作者可以根据灌胶产品不同而选择不同的混合阀体进行灌胶作业，并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序，操作者可以根据不同的PCB板调用相应的程序。无工件喷涂时可设置防固化时间，机器间隔时间进行微量吐液，能有效地防止因胶水干涸而堵塞胶枪与胶管；
• ✤ 机架部分：机架采用加厚型60*60方通焊接而成并时效处理，整体结构结实牢固。刚性好，硬度高，温度变形小。工作面上龙门铣床整体飞平，确保运动系统保持在稳定、精准的平台上工作，其余部分不锈钢覆盖，以防液体腐蚀平台。钣金采用静电喷粉烤粉的工艺完成，外观精美；

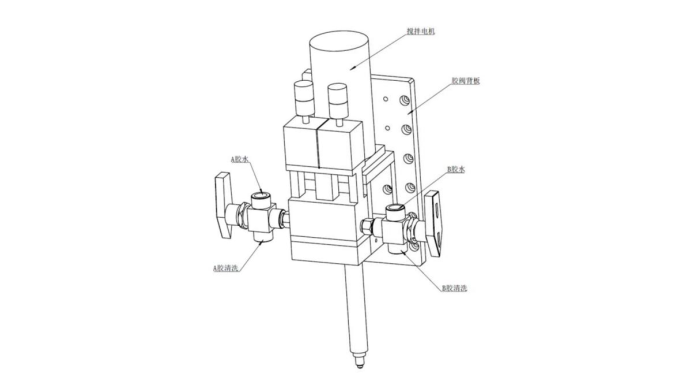

• ✤ 工作部分：采用滑轨、丝杆和松下汇川伺服马达组成X.Y.Z三轴运动平台。Z轴配备静态/动态混合阀，无刷电机驱动搅拌杆，搅拌比例1:1~1:10；
• ✤ 输送部分：动力使用步进电机；自主开发输送线铝材方便、美观，输送方式为2.5倍速链传动；

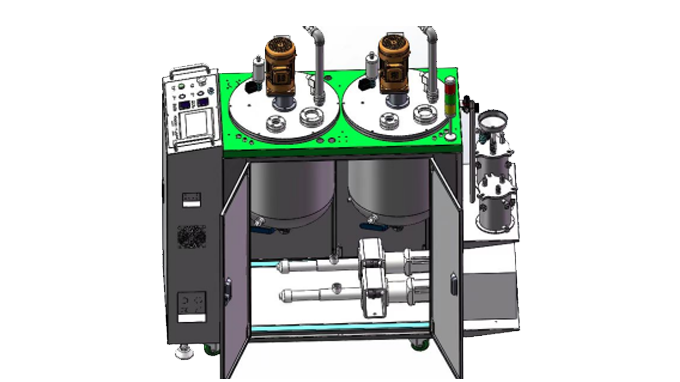

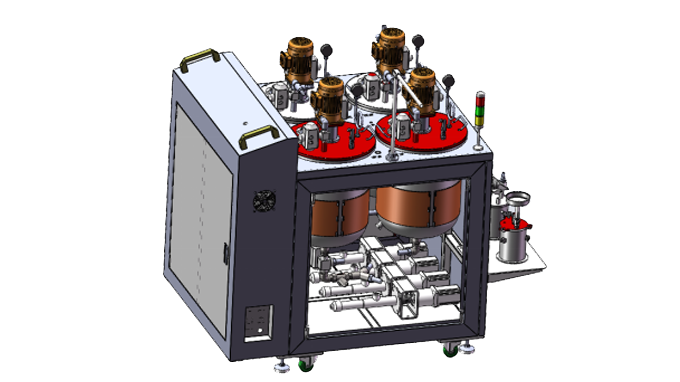

• ✤ 供胶装置：自动按比例精确混合；2只/4只（默认为2只料筒） SUS304 40L供料筒设计，自动持续大容量供料；四料筒的配置下，A1、B1桶内胶水到达下限位后自动切换至A2、B2桶供胶，从而实现不停机加胶。AB胶分别独立存放和供胶，可以实现胶水真空脱泡，真空供胶桶由单独的平台放置，平台自带脚杯搬运方便；下图仅供参考

功能特点

• 1、具有点、线、面、弧、圆和不规则曲线连续补间及三轴联动等功能，能适应任何不规则物件灌胶；
• 2、硬盘有超大储存记忆容量，无限量存储程序，无需重新编程，且软体具有区域阵列，平移旋转运算等功能；
• 3、胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶；
• 4、可配备德国进口真空泵，抽吸流量165m3/h；
• 5、真空压力表可任意调节参数，真空度达到设定值后真空泵自动停止工作；
• 6、配备安全光栅，确保设备的安全运行；
• 7、实现配胶、灌胶和轨迹灌封三种功能一体化实现，产品轨道自动进出料，全自动操作；按需配比，实现边混合边灌胶，更大限度节约胶水；
• 8、独有的控制系统，不受气压因素影响，避免出胶不均、拉丝、气泡等现象；
• 9、Z轴高度调整装置能适应不同高度的工件作业；
• 10、储料桶配有液位感应开关，缺料自动报警；
• 11、胶水搅拌、加热功能，适用于不同种类的灌注工艺。

料筒部分：2支储料缸（SUS304 40L）

• a、自动抽料：2个储料缸实现自动真空抽料，自动上料（胶桶预留人工加料口，适时添加胶水，可适透明液位管，实时掌握胶水用量。
• b、液位报警：上液位、下液位自动报警装置；（胶水使用低于设定液位时，会自动提醒加胶）
• c、自动脱泡：抽料完成后进行自动脱泡，真空脱泡效果好；
• d、胶水加热：配有加热恒温功能，室温~100℃可调 ；
• e、供胶桶搅拌电机防止胶水填料沉淀。
