四轴选择性涂覆机 HTF-450C

功能说明

• ✤ 控制部分：工业电脑加运动控制板卡，显示器采用21寸显示器、鼠标键盘操作方式控制，编程简单，操作方便；操作软件是自主开发的，维护方便。编辑工作程序时，操作者可以根据待喷涂区域的宽度不同而选择不同的喷枪，并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序，操作者可以根据不同的PCB板调用相应的程序来执行喷涂任务。无工件喷涂时可设置自动浸泡胶枪，从而有效地防止因胶水干涸而堵塞胶枪与胶管。
• ✤ 机架部分：机架采用加厚型60*60方通焊接而成并时效处理，整体结构结实牢固。刚性好，硬度高，温度变形小。工作面上龙门铣床整体飞平，确保运动系统保持在稳定、精准的平台上工作，其余部分不锈钢覆盖，以防三防漆腐蚀平台。钣金采用静电喷粉烤粉的工艺完成，外观精美。

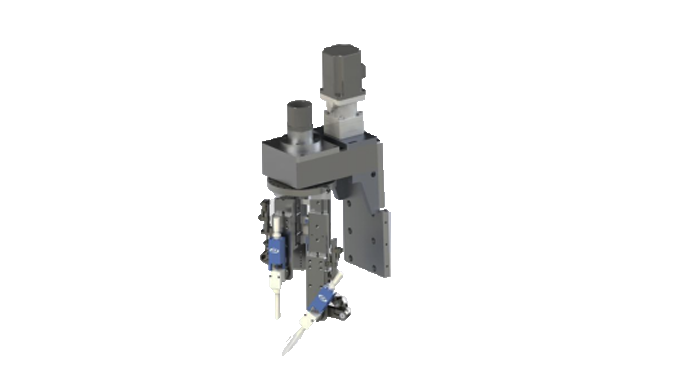

• ✤ 工作部分：采用滑轨、丝杆和伺服马达组成X.Y.Z.U四轴运动平台，XYZU轴是自主开发的密封滑台，可保证设备在工作时，雾化的胶水不会附在丝杆滑轨上。具有稳定、高精度的运动控制效果。另外，每个胶阀独立控制，平稳且精度高。喷枪使用点胶阀和高精度雾化喷阀，喷幅宽窄可调；雾化调压阀采用精细调压阀，稳定的气压系统保持出胶量的一致性，更能精准有效地控制边缘清洁度。
• ✤ 输送部分：动力使用步进电机，导轨加装保护条，可保证即使在粘度较高胶水附着在链条上时仍能保持运输动力；自主开发的输送线铝材方便、美观，输送方式为链条传动，链条上方加保护条，有效防止三防漆喷到链条上，输送宽度以步进马达传动的方式进行自动调节，调节精度更高，调节范围为50-450毫米；链条为35B带挡片加长销不锈钢链条。
• ✤ 夹板装置：PCB板进入涂覆机光眼感应停板、夹板、顶板，使PCB板充分固定，避免PCB板在涂覆过程中出现偏移，提高涂覆定位精度。
• ✤ 供胶装置：10升储胶桶和2升不锈钢清洗桶组成供胶小车，小车自带脚轮推动方便 压力桶是由空气调节器，安全阀，泄气阀，出料口，内桶组成。
• ✤ 抽风装置：采用顶部大功率抽风机，抽力大、耐用、安静。保证三防漆雾化颗粒的完全抽走，不在车间弥漫（标准机不提供）。
• ✤ 浸泡装置：利用自制不锈钢容器，设计巧妙、更换方便。
• ✤ 照明检测部分：设备配有LED照明系统，并自带LED UV检测光源，通过转换开关转换使用，紫外光源用来检测PCB板三防漆涂覆情况，方便实用。
• ✤ 清洗功能：设备带自动清洗功能，当设备停机后通过装换开关为清洗模式，清洗液压力桶中的清洗液会通过压力桶压入喷枪，完成自动清洗，而不需要人工拆洗喷枪。

功能特点

• 1、采用工控机+运动控制卡，WINDOWS操作系统，故障声光报警及菜单显示
• 2、编程采用手动示教，操作简单快捷
• 3、采用伺服马达+滚珠丝杆驱动
• 4、X、Y、Z、U四轴运动，正负180°双向可旋转，阀体最大倾斜角度为35°
• 5、运行精度0.02mm，可自动消除误差
• 6、专用铝合金轨道及不锈钢输送链条，1段式导轨。
• 7、整体式钢制运动平台，确保运行平稳
• 8、胶阀自动清洗装置
• 9、配备SMEMA接口可与其它设备通讯
