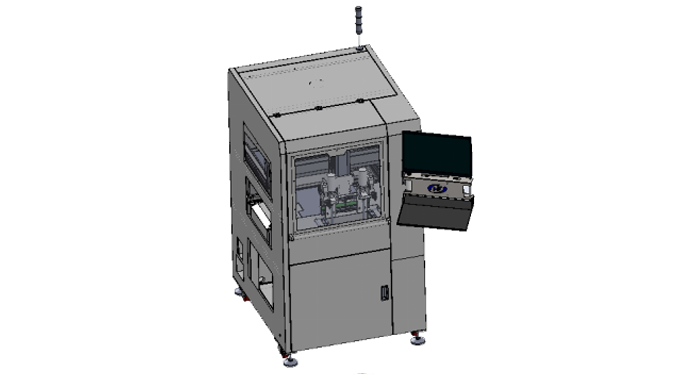

在线常压灌胶机 HTG-450

功能说明

• ✤ 控制部分：工控机加运动控制板卡，显示器采用21寸显示器、鼠标键盘操作方式控制，编程简单，操作方便；操作软件是自主开发的，维护方便。编辑工作程序时，操作者可以根据灌胶产品不同而选择不同的混合阀体进行灌胶作业，并可以根据PCB板上元件高低的不同任意上升下降。设备能储存所有已经编辑好的程序，操作者可以根据不同的PCB板调用相应的程序。无工件喷涂时可设置防固化时间，机器间隔时间进行微量吐液，能有效地防止因胶水干涸而堵塞胶枪与胶管。
• ✤ 机架部分：机架采用加厚型60*60方通焊接而成并时效处理，整体结构结实牢固。刚性好，硬度高，温度变形小。工作面上龙门铣床整体飞平，确保运动系统保持在稳定、精准的平台上工作，其余部分不锈钢覆盖，以防胶水腐蚀平台。钣金采用静电喷粉烤粉的工艺完成，外观精美。

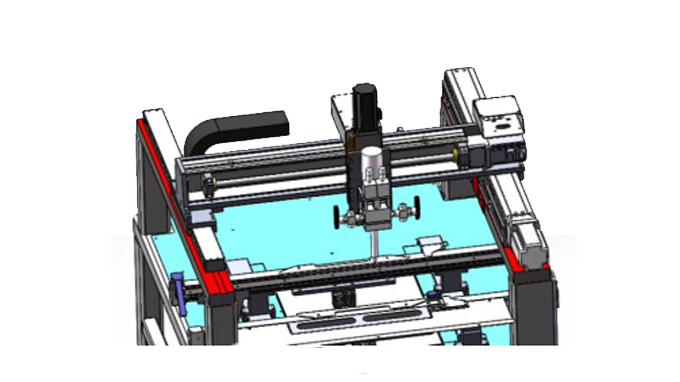

• ✤ 工作部分：采用滑轨、丝杆和伺服马达组成X.Y.Z三轴运动平台。Z轴配备静态/动态混合阀，无刷电机驱动搅拌杆，搅拌比例1:1~1:10。
• ✤ 输送部分：动力使用步进电机，运输采用倍速链条，可保证即使在粘度较高胶水附着在链条上时仍能保持运输动力；自主开发的输送线铝材方便、美观。
• ✤ 供胶装置：自动按比例精确混合；两只/四只 SUS304 40L供料筒设计，自动持续大容量供料；四料筒的配置下，A1、B1桶内胶水到达下限位后自动切换至A2、B2桶供胶，从而实现不停机加胶。AB胶分别独立存放和供胶，可以实现胶水真空脱泡，真空供胶桶由单独的平台放置，平台自带脚杯搬运方便；
• ✤ 清洗功能：设备带自动清洗功能，当设备停机后通过装换开关为清洗模式，清洗液压力桶中的清洗液会通过压力桶压入喷枪，完成阀体以及管路自动清洗，而不需要人工拆洗喷枪。

功能特点

• 1、具有点、线、面、弧、圆和不规则曲线连续补间及三轴联动等功能，能适应任何不规则物件灌胶；
• 2、硬盘有超大储存记忆容量，无限量存储程序，无需重新编程，且软体具有区域阵列，平移旋转运算等功能；
• 3、量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶；
• 4、真空压力表可任意调节参数，真空度达到上限值后真空泵自动停止工作；
• 5、实现配胶、灌胶和轨迹灌封三种功能一体化实现，产品轨道自动进出料，全自动操作；按需配比，实现边混合边灌胶，更大限度节约胶水；
• 6、设备自带防固化计时器，防固化时间脱泡时间等可设置，可设定的单次出胶和连续出胶功能
• 7、独有的控制系统，不受气压因素影响，避免出胶不均、拉丝、气泡等现象；
• 8、Z轴高度调整装置能适应不同高度的工件作业；
• 9、储料桶配有液位感应开关，缺料自动报警。
